锡膏印刷机-5088

制造商	晟典电子SMT设备
型号	SD-5088

1. 微电脑控制，触摸屏显示，菜单操作界面；
2. 刮刀浮动。(类似MPM 全自动印刷机,刮刀可以自由上下浮动及自动调整与钢网的水平)；
3. 刮刀压力可调,(可根据不同型号刮刀的长短调节刮刀对钢网的压力)；
4. 配有变频器调速系统,刮刀运行速度平稳；
5. 工作操作采用双手按键开关操作,安全可靠；
6. 触摸屏菜单内可独立设定钢网整体上停顿下停顿时间；
7. PCB 板的定位固定方式有基准孔定位,基准边定位及基准孔基准边同时定位,模板定位等多种不同的精确定位形式；
8. 触摸屏内设有时间显示功能、印刷次数自动记数功能，屏幕保护功能；
9. 设有刮刀速度可调功能及紧急停止安全功能；
10. 印刷模式:单次、双次、二次启动(菜单设定可选)；
11. 印刷工作状态:自动/半自动/点动三种印刷状态(菜单设定可选)；

smt设备晟典锡膏印刷机

印刷机技术配置
设备名称	高精密半自动印刷机			型号：5088

项目	序号	名称		投标详细技术参数（功能特点）	说明
一、基本参数
	1	移动方向		左右可移动
	3	工作台板		500mm×320mm
	4	电源		单相（220V）
	5	外形尺寸		860mm×780mm×1480mm
	6	交货期		2-5个工作日
	7	运输及吊装		专业运输队
	8	气源		0.5mpa-0.8mpa
	9	启动功率		0.2KW
	10	重量		300KW
二移动机构
	1	移动马达	三相马达60W
	2	移动速度	0-2200mm/mins
	3	导轨	台湾上银直线导轨
三、控制部分
	1	PLC控制		西门子（印刷机专用）
	2	触摸屏		4.3#显控屏
	3	主气缸		SC63*150
	4	刀头气缸		CDU25-50
	5	变频器		ENC

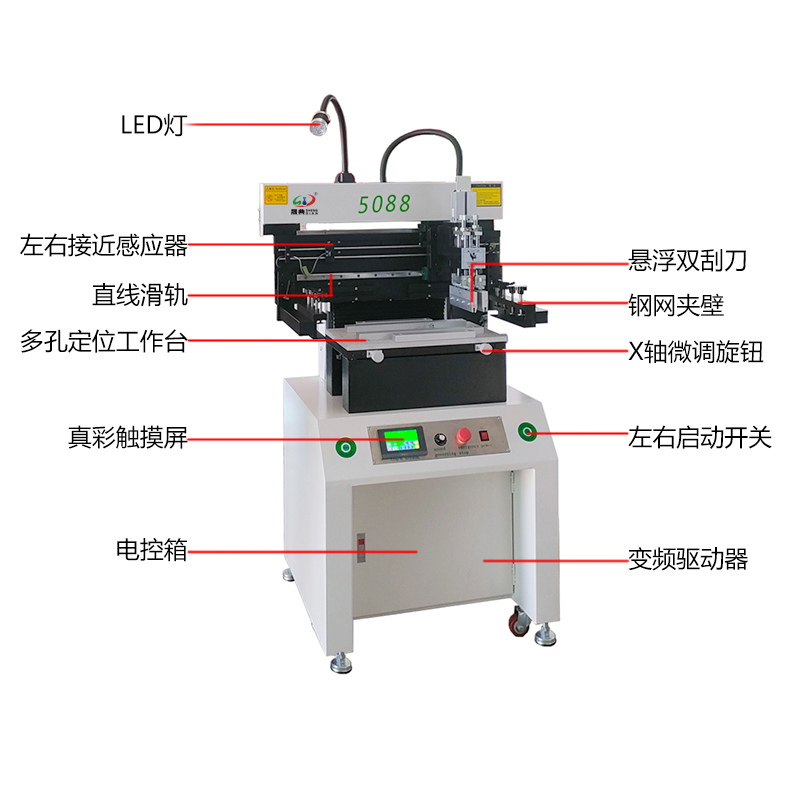

锡膏印刷机通常由以下几个主要组成部分构成：

印刷台：用于支撑PCB板，并确保其精确定位。
刮刀：用于将焊膏平均地压在PCB板的焊盘位置上。
锡膏供料器：用于提供焊膏，并确保焊膏的连续供应。
控制系统：用于控制整个印刷过程，包括印刷速度、刮刀压力等参数的调节。
使用锡膏印刷机的步骤一般为：

准备工作：将PCB板放置在印刷台上，并确保其正确的对位。
设置参数：根据PCB板和焊膏的要求，设置印刷速度、刮刀压力等参数。
调整刮刀高度：确保刮刀与印刷板适当的接触，以保证焊膏均匀印刷。
开始印刷：启动印刷机，焊膏供料器将焊膏均匀地涂布在PCB板上的焊盘位置。
检查印刷质量：检查印刷效果是否符合要求，包括焊膏的均匀性、厚度等参数。
