PCB叠扳机的工作原理和SMT设备在电子行业中的应用

PCB叠扳机是一种用于制造和组装印刷电路板（PCB）的关键设备。它具有重要的作用，能够实现高效、精确和可靠地将多层PCB板堆叠在一起。下面让我们详细了解一下PCB叠扳机的工作原理和应用。

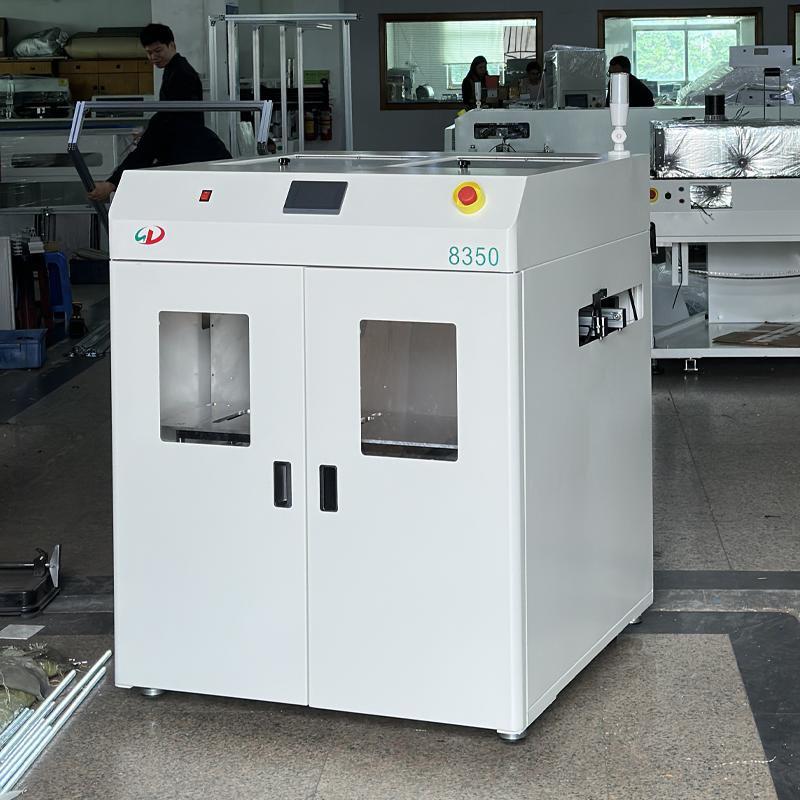

PCB叠扳机主要由承台、传送带、组装机构和控制系统组成。工作过程如下：首先，通过传送带将多层PCB板运送到承台上，这些板材可能包含着不同的电路层和结构。接下来，组装机构会根据预先设定的顺序和方向，将这些PCB板逐层堆叠在一起。组装机构通常采用真空吸盘或气压装置，以确保PCB板间的精确对位和紧密连接。在堆叠完成后，控制系统会对整个过程进行监控和控制，以确保堆叠的准确性和稳定性。

PCB叠扳机的应用非常广泛，特别适用于制造多层PCB板的领域。多层PCB板由多个单层PCB板通过堆叠和层间连接而成，可以容纳更多的电路和元器件，提高电路布线的密度和复杂度。这种结构在高性能电子设备中非常常见，如手机、电脑、通信设备等。通过使用PCB叠扳机，制造商可以高效地生产出高质量的多层PCB板，满足不同行业的需求。

PCB叠扳机具有以下优点和特点：
高效性：采用自动化装配和排列机构，能够快速而准确地进行堆叠操作，提高生产效率。
精确性：通过精密的定位和对位系统，确保PCB板的准确堆叠和连接。
稳定性：控制系统监测整个过程，确保堆叠的稳定性和一致性。
自适应性：适用于不同尺寸、形状和材质的PCB板的堆叠。

总之，PCB叠扳机在现代电子制造行业中发挥着关键的作用，为制造高性能、高质量的多层PCB板提供了重要支持。它的高效性、精确性和稳定性极大地提高了生产效率和产品可靠性。随着技术的进步，PCB叠扳机将继续发展和优化，满足不断变化和提高的市场需求。

PCB送料机smt上板机

PCB送料机是一种自动化设备，也叫做pcb上板机，pcb送板机，用于将PCB板从一个地方传送到另一个地方，常用于SMT生产线的起点，为印刷机提供板子。这些机器的特点包括高效、低能耗、结构简单、操作简便和安全性高。送料机可以根据不同的生产线需求进行定制，以适应不同的物料运送需求。一些送料机还配备有智能功能，如故障检测和自动调节送板宽度。

SMT生产线中pcb送料机的维护要点包括：1. 生产前检查交接记录，加油定时定量，检查送料机润滑情况；2. 生产中定期检查设备各部件运行和润滑系统工作情况，如发现异常立即停机处理；3. 生产完成后清理导轨、滚筒、电气控制箱，检查电气部件是否松动，清理电动机上的油污；4. 注意送料机不要超载，进行安全操作检查，防护装置完整性检查；5. 更换物料时，注意压力是否足够，接受物料管位置是否准确，电机是否工作正常。

优化PCB送料机/pcb上板机/pcb送板机的传送效率可以通过以下几种方式实现： 1. 使用高质量的送料机：选择性能优良的送料机可以有效提高传送效率。 2. 定期维护和保养送料机：保持送料机的清洁和良好润滑可以确保其正常运行，从而提高传送效率。 3. 合理设置送料速度：根据实际生产需求，合理设置送料速度，避免过快或过慢影响传送效率。 4. 适当调整送料长度：根据材料的长度和重量，适当调整送料长度，使得送料机可以在最佳状态下运行。 5. 深圳市晟典电子设备定期检查和校准送料机：确保送料机的精度和稳定性，及时发现并解决问题可以避免效率下降。

SMT收料机PCB下料机

SMT全自动收板机(Unloader)PCB下板机，SMT收料机，PCB下料机，广泛应用于SMT生产线的末端，将前面设备传送过来的板逐一收进料箱内而实现収板功能，它的収板板动作是通过接收前面设备信号后做出的动作，若Unloader机已全部收完板则它又会反制前面设备停止工作，并发出声光报警，它也可以为某一个单独的SMT设备实现收板功能。与之对应的是PCB全自动上板机，位于SMT生产线的前端。

SMT全自动收板机(Unloader)PCB下板机，SMT收料机，PCB下料机结构介绍:

急停开关:经济开关按钮，可瞬间停止工作;总开关:控制机器的开启与关闭;触控屏:控制机器的运行;宽度调节手柄:根据板的宽度调节轨道的宽度;气压表:检测气体大小，控制气体进入量;报警灯:当机器出现故障或在手动设定时间内没有达到要求;进料框区:将料筐放入，通过升降台进行收板;出料框区:料框收集满后，通过出料框区流出.

SMT全自动收板机(Unloader)PCB下板机，SMT收料机，PCB下料机详细使用流程：

1.根据板的宽度调节输送导轨的宽度以及料框的宽度，使板能够顺利通过并运送;

2.打开开关，接通油水分离器，给收板机通电和通气3点击触摸屏:

①打开手动界面，调节步距:根据板正反面零件厚度调节步距(步距之间的距离大于板与及其零件的距离|);②设置収板起点格数:起点格式根据板放置的正面高度为参考(步距之间的距离大于板与零件的距离)③设置推板时间警报:推板时间要根据板的经过时间来设定,只能大不能小。④在手动操作区进行操做:首先将料箱放在进料箱区内，然后点击触摸屏进箱，当料箱进入升降区后气缸自动夹紧料箱，点击下降，料箱就会在起点设定位置停下，点击推板推出，就会自动通过推条将板推进料筐内，然后点击下降，料箱就会按设定步距下降，然后点击推板推出，(若发现设定步距与料箱内板放置位置不一样，可以点击复位，然后重新调节步距或起点格数)，以此类推，当料箱里面的板全部送出后，点击出箱，料箱就会自动到达出料箱区。深圳市晟典电子设备。

3.如果运行正常，确定无误后调到自动模式状态，运行一边，确认没有问题后进入生产车间。

L型上板机厂家

L型上板机厂家在从市场需求出发，引入创新的设计理念，并采用先进的技术设备来生产，为众多企业提供了一款适用于生产环节的全自动设备。在L型上板机的生产过程中，从元件的取放、定位、焊接等过程，全部可以根据程序，自动完成，大大提高了生产效率和产品质量。

L型上板机厂家的产品具有以下特点：

1. 高精度：L型上板机采用了先进的定位系统，可以实现精准的定位，确保产品的质量和精度。

2. 高效性：L型上板机的生产效率极高，可以快速地完成生产任务，满足客户的需求。

3. 稳定性：L型上板机采用了先进的控制系统，可以保证设备的稳定性和可靠性，减少故障的发生。

4. 易操作：L型上板机采用了人性化的设计，操作简单方便，可以快速地掌握操作技巧。

5. 环保性：L型上板机采用了环保材料，可以减少对环境的污染，符合环保要求。

L型上板机厂家的产品不仅在国内市场上得到了广泛的应用，还出口到海外市场，受到了客户的高度评价。未来，深圳市晟典电子设备有限公司：L型上板机工会长将继续致力于产品的研发和创新，为客户提供更加优质的产品和服务。

smt真空吸板上料机原理和特点优势

真空吸板机用于SMT生产始端、接收下位机信号后将成叠的PCB板吸起送至轨导上面送至下台机器

 动作流程：升降平台供板→吸板→平移到位接驳轨道→真空关闭→出板→周而复始

SMT配套设备真空吸板机的工作原理主要基于真空吸附的原理。以下是详细步骤：1、负压产生：真空吸板机通过真空泵在吸盘上产生负压。当塑料板材或元器件接触到吸盘表面时，由于空气被抽走，吸盘中形成真空状态，从而产生一个下拉力。

2、吸附固定：由于这个下拉力，塑料板材或元器件与吸盘表面形成密闭状态，从而被牢牢固定在吸盘上。这样，无论是塑料板材还是SMT生产线上的元器件，都能被稳定地吸附住。

3、移动定位：在元器件被吸附固定后，真空吸板机会将吸盘移动到合适的位置，确保元器件能够精确对准PCB上的目标位置。

4、释放放置：当元器件到达预定位置后，真空吸板机会切断真空力量，使得元器件或塑料板材可以自由落地或被放置到指定位置。

5、循环工作：真空吸板机会通过循环重复上述步骤，实现对所有元器件或塑料板材的精确吸取和放置。

总的来说，SMT配套设备真空吸板机的工作原理的核心是利用真空吸附力来固定和移动元器件或塑料板材，以实现精确的定位和放置。

适用于SMT生产线的前端，把堆叠的裸板通过真空吸附的方式自动送入后端设备，具有自动上板功能，可以和送板机配套使用， 也可以当裸板收板机使用

SMT真空吸板机的特点：

1、外型结构采用全钣金焊接而成，封板表面喷涂处理。

2、控制系统采用PLC控制，运行稳定；操作界面采用触摸屏，操作简单，人机对话方便。

3、上板方式采用真空吸附移载放落的，可叠放PCB150-200片（根据板厚度决定）；

4、升降的步距可根据PCB的厚度自动调节；

5、配有标准的SMEMA信号线，可与其它在线设备通信；

6、采用专用传输轨道铝槽设计，防止卡板。

真空吸板机适用于SMT生产线，具有PLC控制、工作稳定可靠、吸着位置可调等特点。

原因1：吸嘴问题

• 问题：吸嘴变形、堵塞或破损，导致气压不足或漏气，影响元器件的正常吸取。

• 对策：定期清洁和检查吸嘴，必要时更换新的吸嘴，确保其处于良好状态。

原因2：真空问题

• 问题：气压不足，真空管道堵塞或泄漏，导致吸料不稳定。

• 对策：检查真空系统，清理或更换真空管道，确保气压稳定。

Smt真空吸板机操作‌准备工作‌：

确保工作台表面干净、平整，并形成适当的真空环境。

检查真空泵是否正常工作，确保其能够产生足够的负压来吸附PCB‌电路板。

‌吸附PCB‌：

将待贴装的PCB线路板放置在工作台上，确保其被吸嘴吸附固定。

调整真空吸力以适应不同尺寸和类型的PCB，通常通过控制系统进行调节‌。

‌贴片操作‌：

将需要传送的，打开真空吸嘴，吸取元件。

通过真空传感器检测元件是否被正确吸住。

进行元件识别，读取元件库的特征与实际元件进行比较，确保元件的准确性和位置正确性‌。

‌贴装元件‌：

根据程序中设定的位置，调整元件的旋转角度和位置。

贴片头将元件放置到PCB板的正确位置，完成贴装操作。

贴装完成后，吸嘴归位，将PCB板传送到设定的位置‌。

‌安全操作‌：

操作人员应接受专业培训，确保操作规范。

在检查、更换零件或修理时，必须关闭电源。

确保安全设备如“联锁”保持有效，避免跳过安全检测‌。

‌SMT真空吸板机的维护和保养‌：

定期检查真空泵的工作状态，确保其正常运行。

清洁工作台表面，防止灰尘和杂质影响吸附效果。

定期检查和校准控制系统，确保其准确调节真空吸力

使用SMT真空吸板机具有许多优势。首先，它能够提高贴装的准确性和效率。由于真空系统的运作，吸附力度可以根据实际需要进行调整，以确保元器件完整地保持在吸盘上。这样可以避免由于元器件自身重量、位置或其他因素而导致的偏移或损坏。

此外，SMT真空吸板机还能帮助减少人工操作的错误。在手工操作中，由于操作者的技术水平和疲劳度等因素，可能会出现吸附不牢固、放置位置不准确等问题。而真空吸板机通过自动化的方式，减少了这些潜在问题的发生。

另一个重要的优势是增加了贴装过程的稳定性。真空吸板机可以根据设计要求进行精细调整，确保贴装的一致性和可靠性。无论是复杂的元器件还是高密度的电路板，都能够得到更好的处理。
