锡膏印刷机-1200
1.微电脑控制，触摸屏显示，菜单操作界面；
2. 刮刀浮动。(类似MPM 全自动印刷机,刮刀可以自由上下浮动及自动调整与钢网的水平)；
3. 刮刀压力可调,(可根据不同型号刮刀的长短调节刮刀对钢网的压力)；
4. 配有变频器调速系统,刮刀运行速度平稳；
5. 工作操作采用雙手按键开关操作,安全可靠；
6. 触摸屏菜单内可独立设定钢网整体上停顿下停顿时间；
7. PCB 板的定位固定方式有基准孔定位,基准边定位及基准孔基准边同时定位,模板定位等多种不同的精确定位形式；
8. 触摸屏内设有时间显示功能、印刷次数自动记数功能，屏幕保护功能；
9. 设有刮刀速度可调功能及紧急停止安全功能；
10. 印刷模式:单次、双次、二次启动(菜单设定可选)；
11. 印刷工作状态:自动/半自动/点动三种印刷状态(菜单设定可选)；
12. 大铸铁座工作台，工作平稳，无抖动现象。
2. 刮刀浮动。(类似MPM 全自动印刷机,刮刀可以自由上下浮动及自动调整与钢网的水平)；
3. 刮刀压力可调,(可根据不同型号刮刀的长短调节刮刀对钢网的压力)；
4. 配有变频器调速系统,刮刀运行速度平稳；
5. 工作操作采用雙手按键开关操作,安全可靠；
6. 触摸屏菜单内可独立设定钢网整体上停顿下停顿时间；
7. PCB 板的定位固定方式有基准孔定位,基准边定位及基准孔基准边同时定位,模板定位等多种不同的精确定位形式；
8. 触摸屏内设有时间显示功能、印刷次数自动记数功能，屏幕保护功能；
9. 设有刮刀速度可调功能及紧急停止安全功能；
10. 印刷模式:单次、双次、二次启动(菜单设定可选)；
11. 印刷工作状态:自动/半自动/点动三种印刷状态(菜单设定可选)；
12. 大铸铁座工作台，工作平稳，无抖动现象。

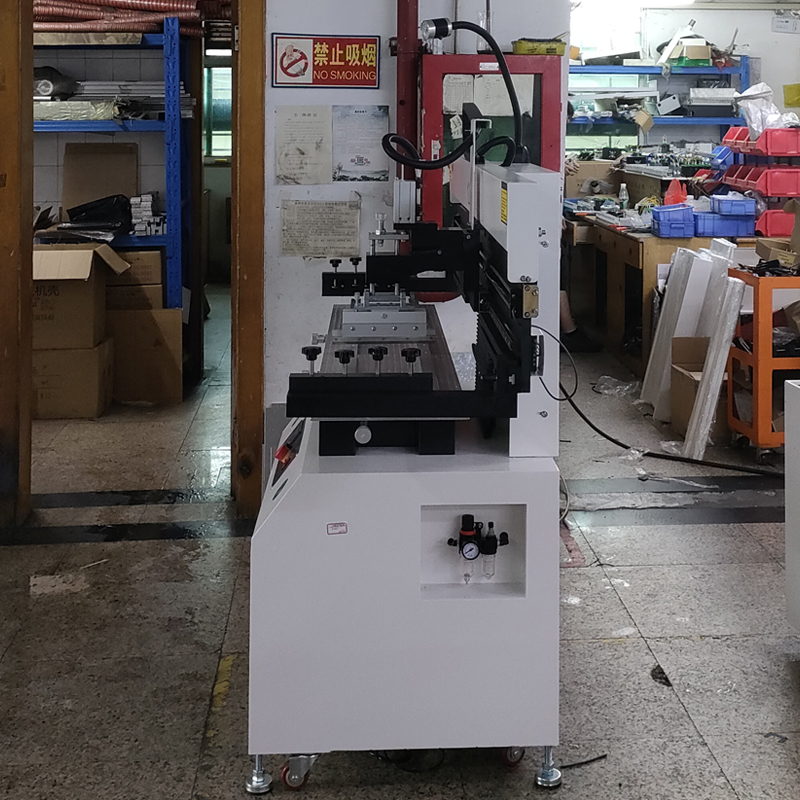

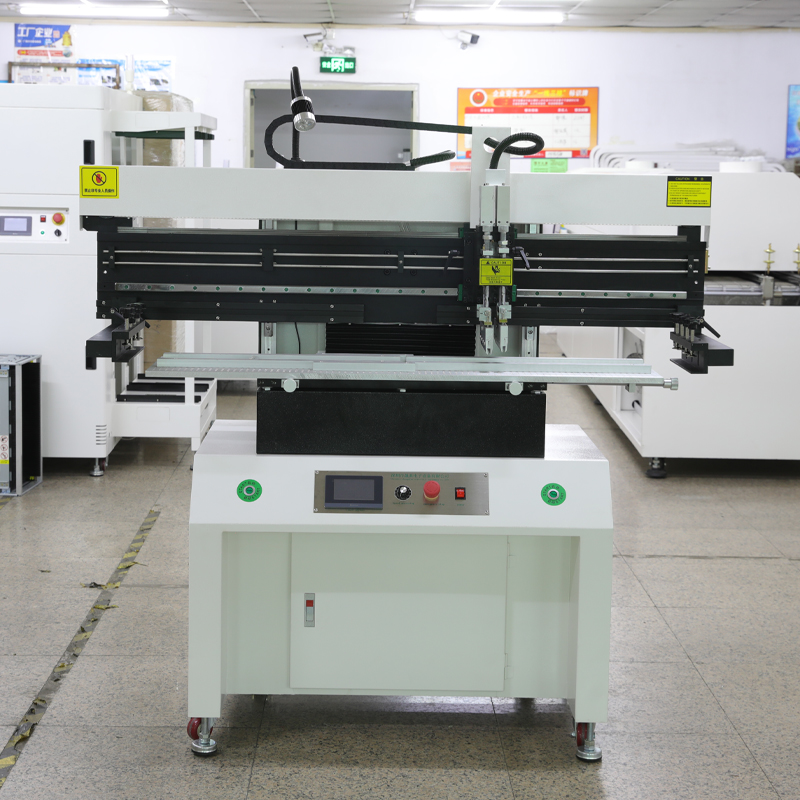

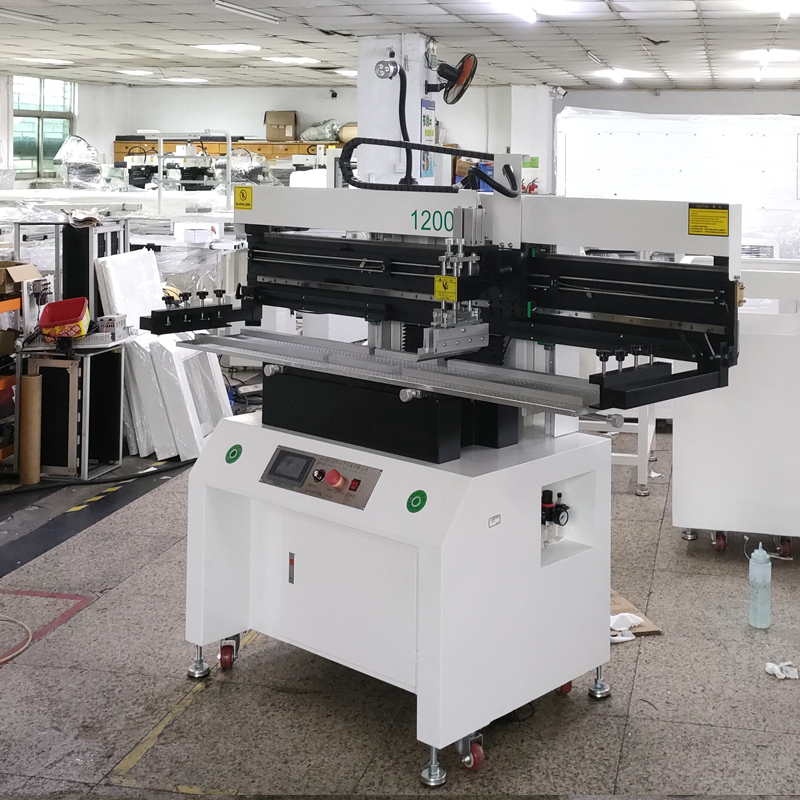

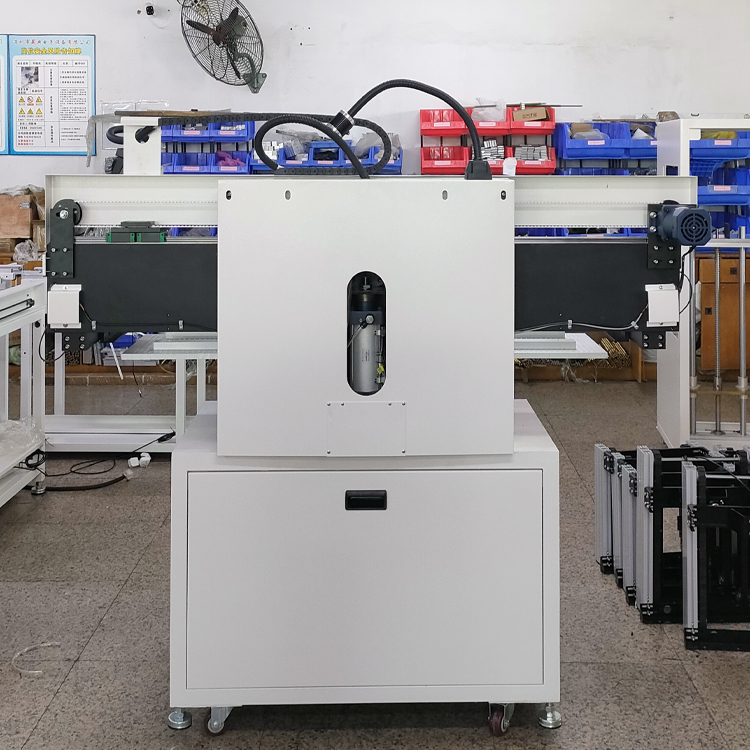

晟典锡膏印刷机
晟典锡膏印刷机
晟典锡膏印刷机
晟典锡膏印刷机
|
印刷机技术配置 |
||||||
|
设备名称 |
高精密半自动印刷机 |
型号：1200 |
|
|||
|
|
||||||
|
项目 |
序号 |
名称 |
投标详细技术参数（功能特点） |
说明 |
||
|
一、基本参数 |
||||||
|
|
1 |
移动方向 |
左右可移动 |
|
||
|
|
3 |
工作台板 |
1250mm×320mm |
|
||
|
|
4 |
电源 |
单相（220V） |
|
||
|
|
5 |

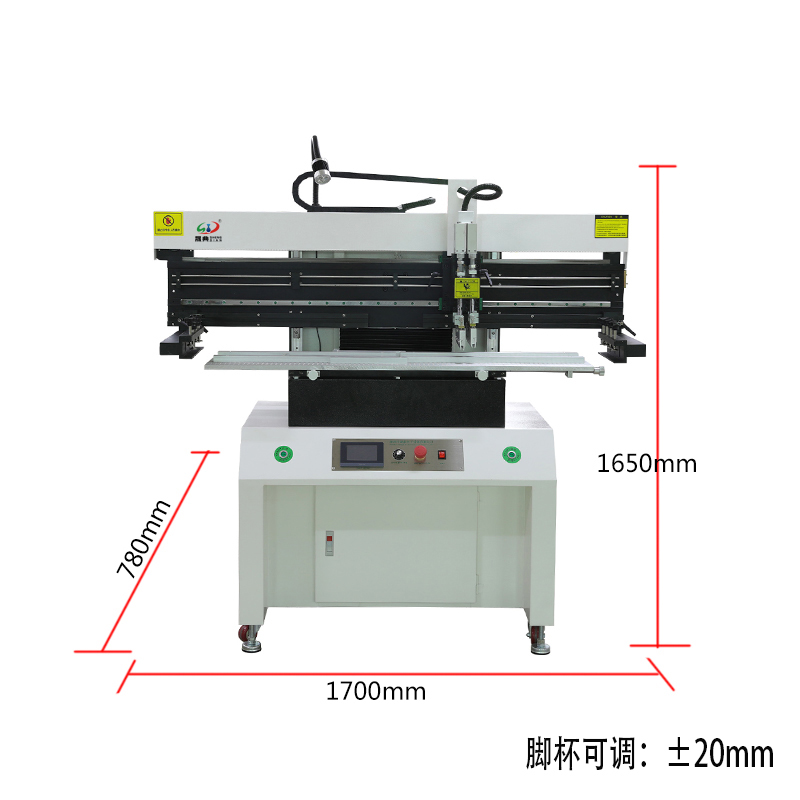

外形尺寸 |
1700mm×780mm×1650mm |
|
||
|
|
6 |
交货期 |
2-5个工作日 |
|
||
|
|
7 |
运输及吊装 |
专业运输队 |
|
||
|
|
8 |
气源 |
0.5mpa-0.8mpa |
|
||
|
|
9 |
启动功率 |
0.2KW |
|
||
|
|
10 |
重量 |
350KW |
|
||
|
二移动机构 |
||||||
|
|
1 |
移动马达 |
三相马达60W |
|
||
|
|
2 |
移动速度 |
0-2200mm/mins |
|
||
|
|
3 |
导轨 |
台湾上银直线导轨 |
|
||
|
三、控制部分 |
||||||
|
|
1 |
PLC控制 |
西门子（印刷机专用） |
|
||
|
|
2 |
触摸屏 |
4.3#显控屏 |
|
||
|
|
3 |
主气缸 |
SC80*150 |
|
||
|
|
4 |
刀头气缸 |
CDU25-50 |
|
||
|
|
5 |
变频器 |
ENC |
|
||

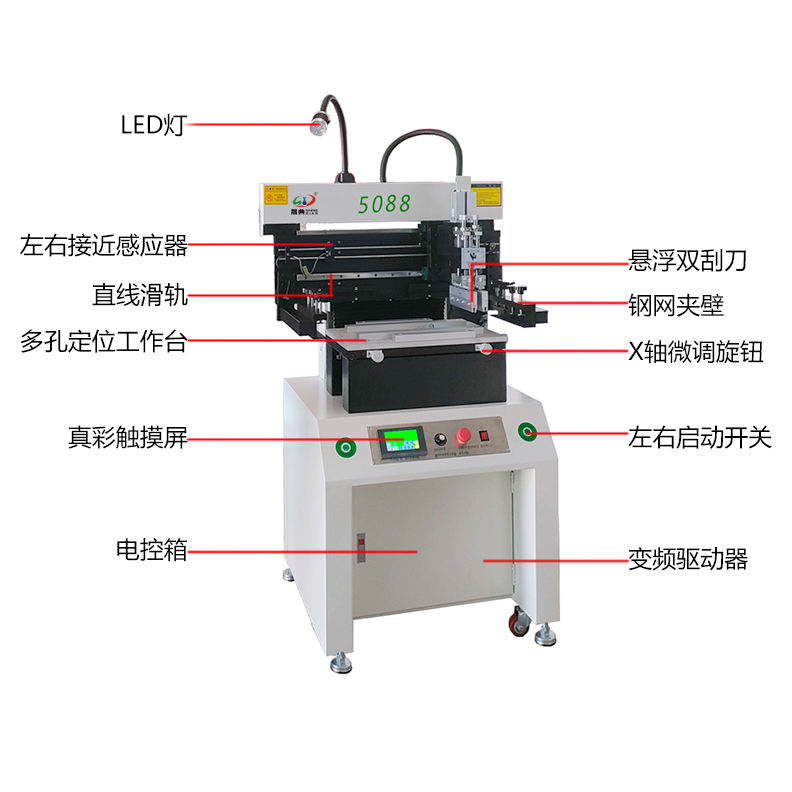

锡膏印刷机通常由以下几个主要组成部分构成：
印刷台：用于支撑PCB板，并确保其精确定位。
刮刀：用于将焊膏平均地压在PCB板的焊盘位置上。
锡膏供料器：用于提供焊膏，并确保焊膏的连续供应。
控制系统：用于控制整个印刷过程，包括印刷速度、刮刀压力等参数的调节。
使用锡膏印刷机的步骤一般为：
准备工作：将PCB板放置在印刷台上，并确保其正确的对位。
设置参数：根据PCB板和焊膏的要求，设置印刷速度、刮刀压力等参数。
调整刮刀高度：确保刮刀与印刷板适当的接触，以保证焊膏均匀印刷。
开始印刷：启动印刷机，焊膏供料器将焊膏均匀地涂布在PCB板上的焊盘位置。
检查印刷质量：检查印刷效果是否符合要求，包括焊膏的均匀性、厚度等参数。
印刷台：用于支撑PCB板，并确保其精确定位。
刮刀：用于将焊膏平均地压在PCB板的焊盘位置上。
锡膏供料器：用于提供焊膏，并确保焊膏的连续供应。
控制系统：用于控制整个印刷过程，包括印刷速度、刮刀压力等参数的调节。
使用锡膏印刷机的步骤一般为：
准备工作：将PCB板放置在印刷台上，并确保其正确的对位。
设置参数：根据PCB板和焊膏的要求，设置印刷速度、刮刀压力等参数。
调整刮刀高度：确保刮刀与印刷板适当的接触，以保证焊膏均匀印刷。
开始印刷：启动印刷机，焊膏供料器将焊膏均匀地涂布在PCB板上的焊盘位置。
检查印刷质量：检查印刷效果是否符合要求，包括焊膏的均匀性、厚度等参数。
