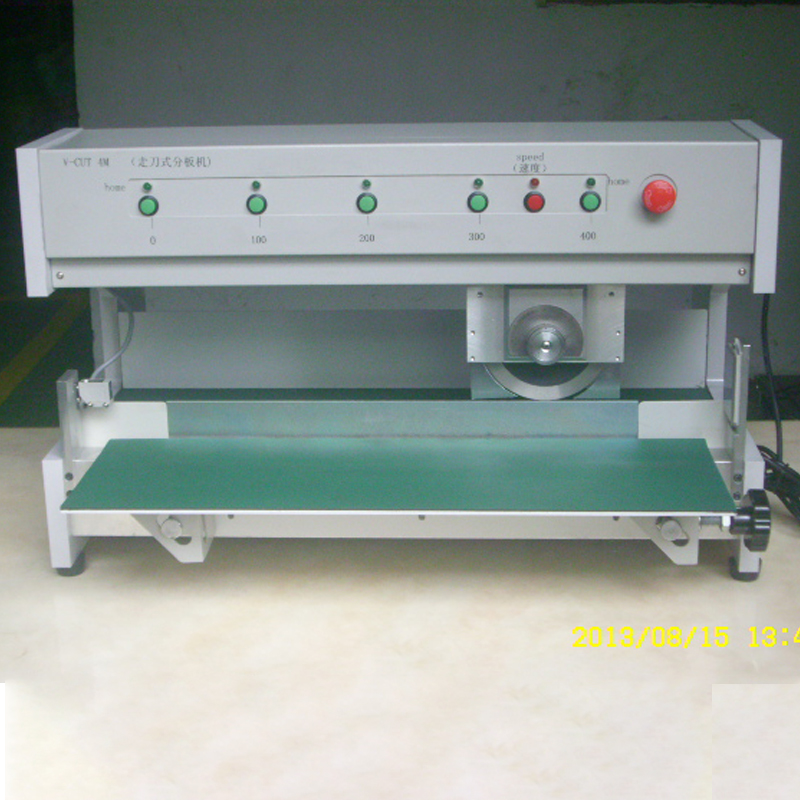

PCB分板机（切板机）
•凡有V-CUT之S.M.T.D.PC板（基板）式皆可适用于此机器。
•以机器分割，行程可调，应力小，防止焊点龟裂，不伤板，效率高。
•分板时保持PC板不动，刀片来回滑动，品质保证。
•本机器上刀调整座，可调高、低点达20mm
•对于超高零件特殊高度可达70mm
•最小能切0.4mm以上的PCB板。
•能切V槽有间断的PCB板。
•标准机只能切板长400mm以下的PCB板，更长需要订做。
晟典分板机
晟典分板机
晟典分板机
PCB切割厚度A 0.4-3.2mm
PCB板V型槽切割厚度B 标准值：厚度A的1/3
最大值：0.8mm
V型槽尺寸Ｃ 最小值：0.25mm
裁切后外观尺寸的增加 0.1-0.2mm
说明及特点：
•Power:110V/220V AC 60HZ/50HZ
•Size:L720 x W400 x H470 mm
•Weight:42kgs
PCB分板机切板机操作方法
1.切板过程中PCB不动，圆刀滑移，确保基板电子元件不因移动而损坏
2.圆刀滑移速度可调节
3.因应V槽深深浅及刀具损耗，上圆刀与下直刀之间的距离可准确调整
4.可解决零件跨越V槽来实现分板
5、PCB切板机分切时将切板时所产生的内应力降至最低而避免锡裂
6.分切速度透过旋钮控制，分板行程可自由设定并有LCD显示
7.可依要求加装输送带，提高性能表现
8.三组电眼保护，确保安全生产。
操作要求:
1、打开电源开关
将切割行程设定到合适长度,最大分板长度为460mm,根据PCB板的长度设定,通常为400mm.根据PCB板的大小与材质,切刀速度有四种选择,通常选择3档.
2、PCB 板的V槽直接定位于下切刀,踩脚踏制即可分板,每踩一次工作一个行程.松开踩脚踏制即可间断↵
3、上下刀口的间距为0-0.1mm,两刀口不能接触或者重叠.
4、切板操作时,严禁直刀口未卡入V槽,就进行切割,此种状况极易损坏圆刀和直刀
注意事项:
1.开机前确保电压、电流及液压等值的正确、稳定。
2.设备准备运行前，所有人员必须通知离开设备，确保人身安全才可开机运行。
3.分切机在运行时，切忌用手触摸运行中的膜卷或辊芯，以免将手卷入造成人身伤害。
