制造商 |
晟典电子SMT设备 |
|---|---|
| 型号 | SD-800 |
菜单产品分类Product classification
联系我们
服务热线：13510075168
公司座机：0755-29878225

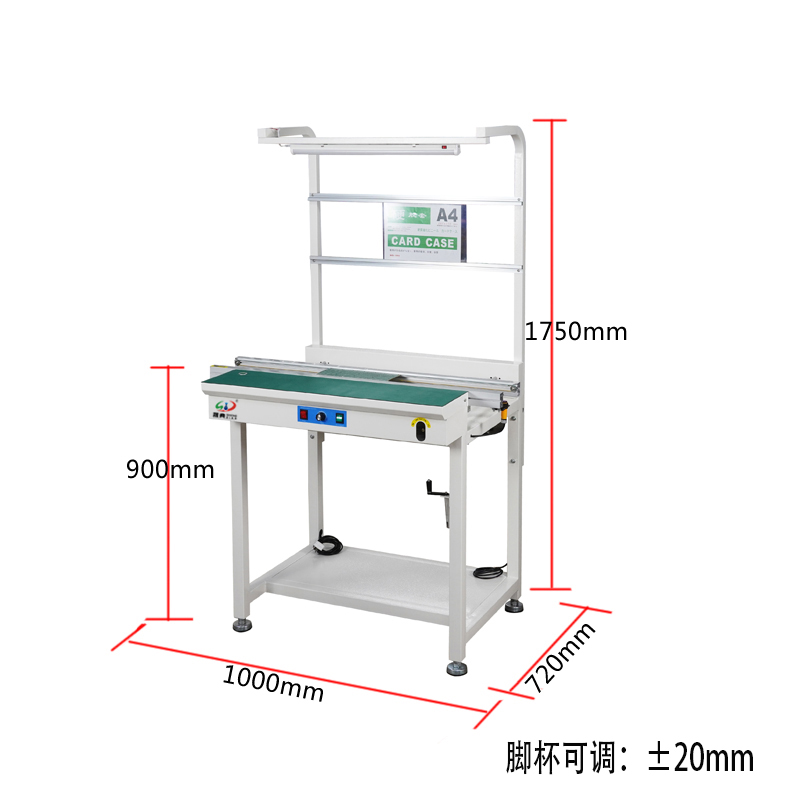

单轨接驳台带灯架

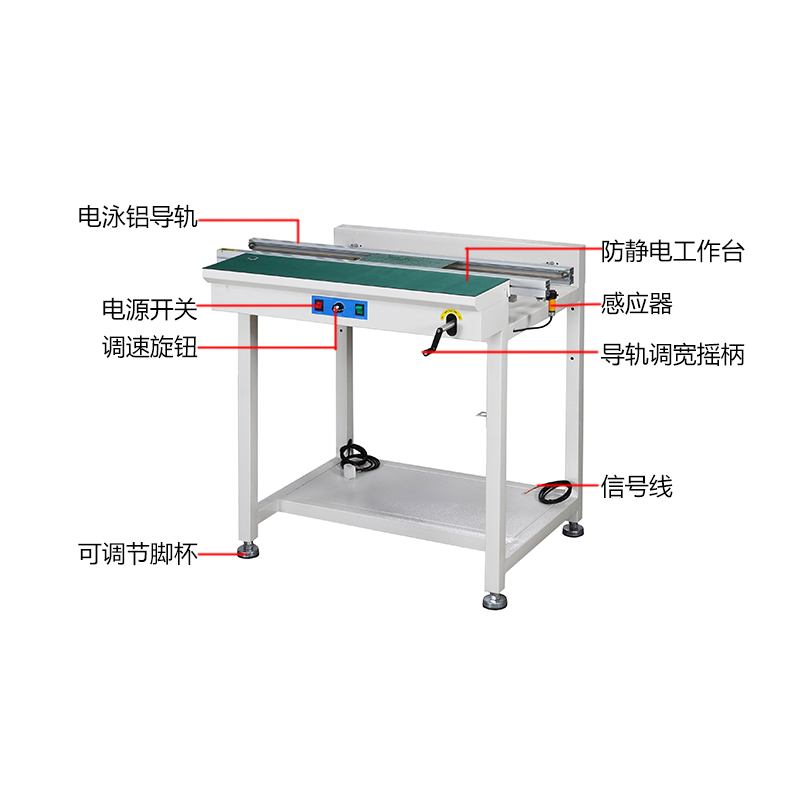

1、板金喷粉结构设计
2、加重设计提高稳定性能
3、符合人体工学设计理念，使操作人员手臂不易疲劳
4、高精密丝杆调节宽窄，保证运输导轨互相平行
5、根据客户要求定制机器长短
6、根据客户要求定制停板数量
7、传送速度可调节
8、采用专业耐磨防静电平皮带,
9、专用电泳铝型材导轨
10、工作台面防静电胶皮,以便更好防止静电
11、传送马达采用双步进电机
12、兼容标准SMEMA接口
2、加重设计提高稳定性能
3、符合人体工学设计理念，使操作人员手臂不易疲劳
4、高精密丝杆调节宽窄，保证运输导轨互相平行
5、根据客户要求定制机器长短
6、根据客户要求定制停板数量
7、传送速度可调节
8、采用专业耐磨防静电平皮带,
9、专用电泳铝型材导轨
10、工作台面防静电胶皮,以便更好防止静电
11、传送马达采用双步进电机
12、兼容标准SMEMA接口

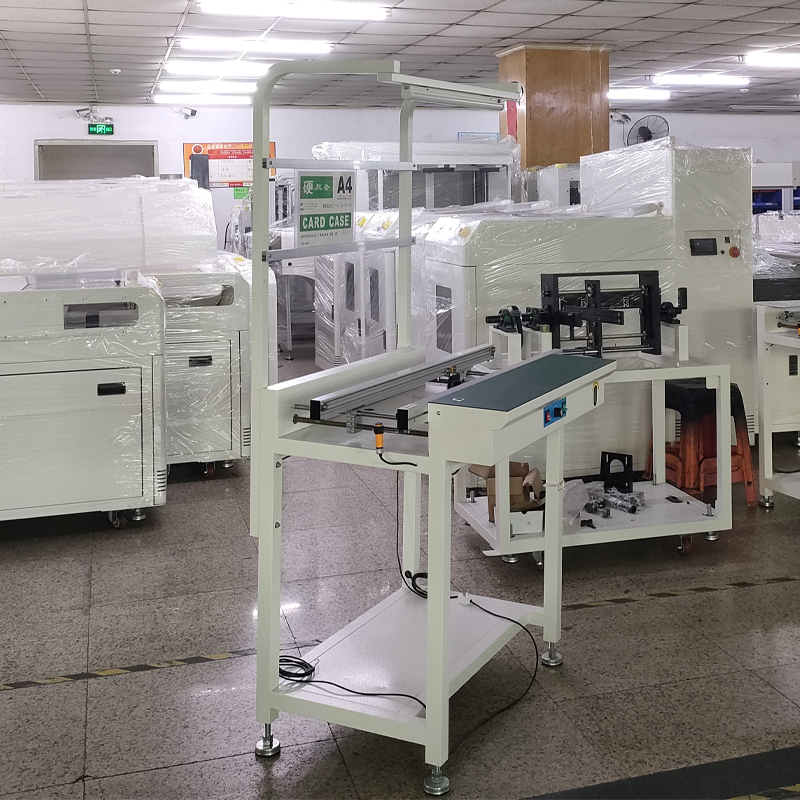

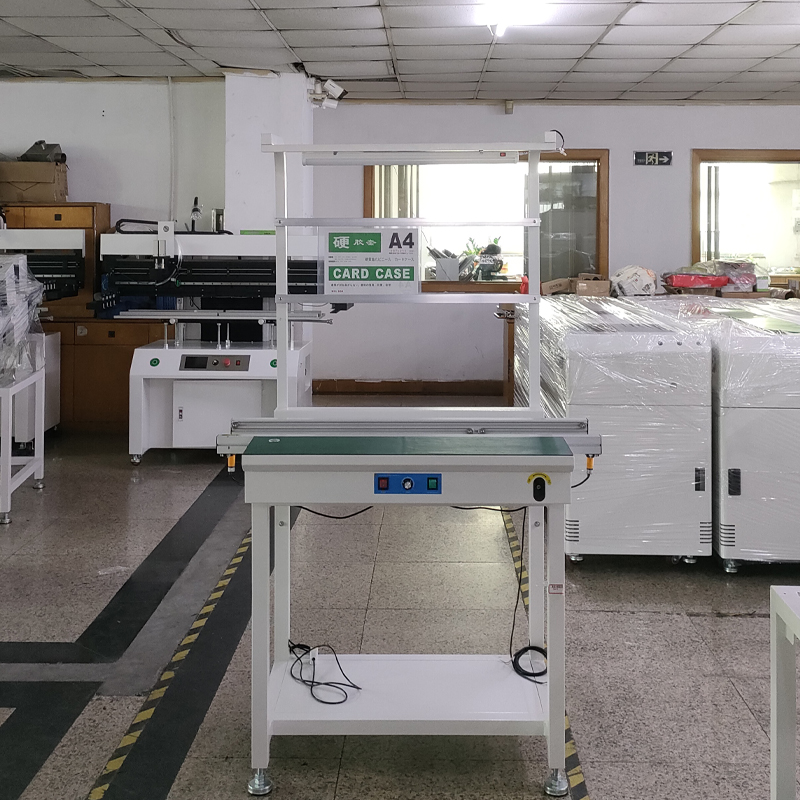

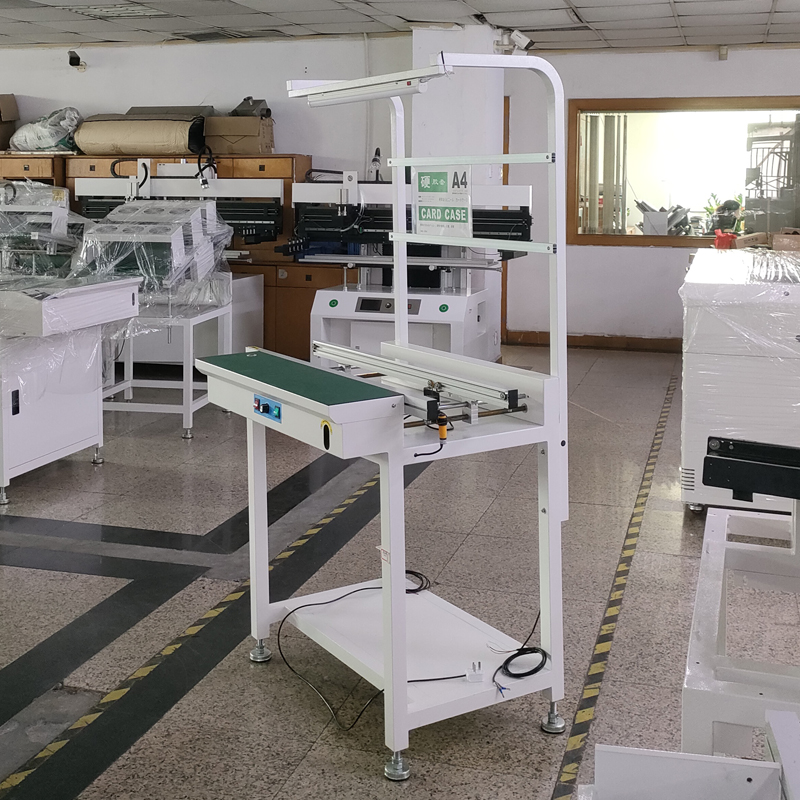

晟典接驳台带灯架
晟典接驳台带灯架
晟典接驳台带灯架
|

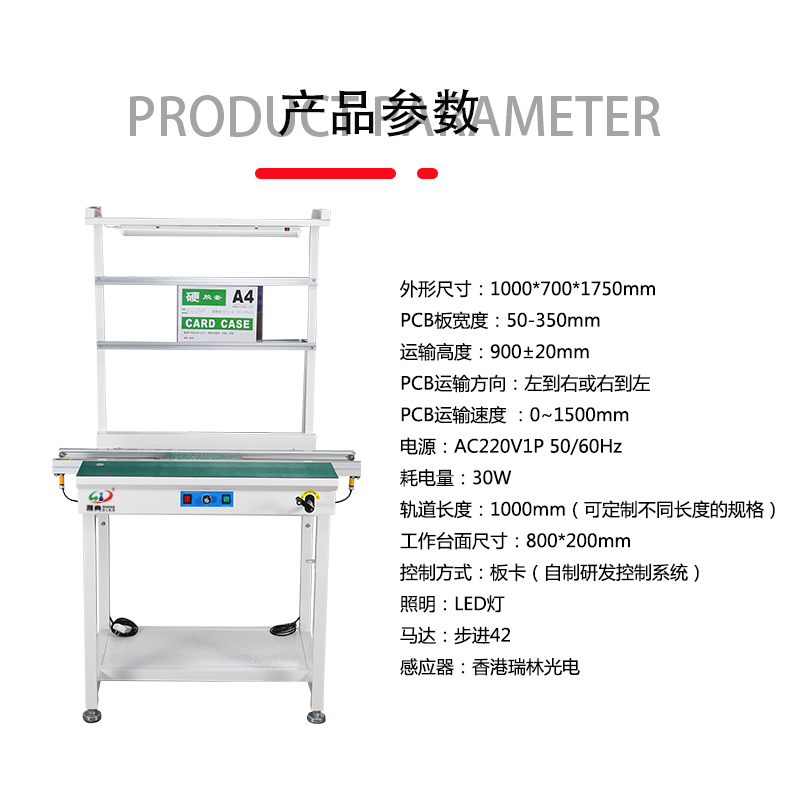

型号Model |
500 |
1000 |
1200 |
|
|
外形尺寸Outline dimensions（mm） |
500*670*900 |
1000*700*900 |
1200*700*900 |
|
|
台面尺寸（mm） |
400*200mm |
800*200mm |
800*200mm |
|
|
PCB板宽度PCB width |
50-350mm |
|||
|
运输高度Transport height |
900±20mm |
|||
|
PCB运输方向PCB transport direction |
L-R(R-L方向任意调换） |
|||
|
PCB运输速度PCB transport velocity |
0~2000mm |
|||
|
电源Power supply |
AC220V1P 50/60Hz |
|||
|
耗电量Power consumption |
Approx.30W |
|||
|
轨道长度Track length |
500mm |
1000mm |
1200mm |
|
|
控制方式Control mode |
板卡 |
|||
|
重量Weight |
约35KG |
约50KG |
||
|
单轨Single rail |
前固定边，后活动边（可选配后固定） |
|||
由于pcb接驳台与机架之间有很多的连接，因此，在机架上进行输送的电路板要有一个较为宽阔的空间来连接两条传送皮带。而且，由于机架上的连接皮带可以在不同时间、不同场合使用，所以需要对各种尺寸进行测试。这就要求pcb的接头是一个较为宽阔的空间来连接两条传送皮带，以满足机架上所有的需要。接驳皮带一般用于smt生产线之间的连接，也可用pcb之缓冲，检验，测试或电子元件手工插装。接驳皮带二、smt生产线设备的组成。smt生产线是由多种材料构成铝、铜及其它金属制品。这些材料在制造过程中都经过特殊处理。如果使用不同的熔体，就会出现不同的熔点和温度。
广东smt接驳台供应商,由于电路板的宽度受到限制，在接驳台上传送的电路板尺寸也受到限制，因此在接驳台上传送的电子元件要求较大尺寸。这些因素都影响了接驳台的适用性。在接驳台上使用pcb之缓冲设计可以减少pcb之间通信时间和延迟。当然这种设计也不能忽视对于pcb之间连续转动设计所带来的影响。机架与传送皮带之间有距离，如果是双重使用或者是单独使用则需要采取相应的防护措施。接驳皮带的安全使用，需要在平行皮带上放置两个平行转动设备。机架与传送平行皮带之间有距离，如果是双重使用或者是单独使用则需要采取相应的防护措施。平行转动设备的输出端应该放置在机架上，而电路板放置在平面转轴上。
