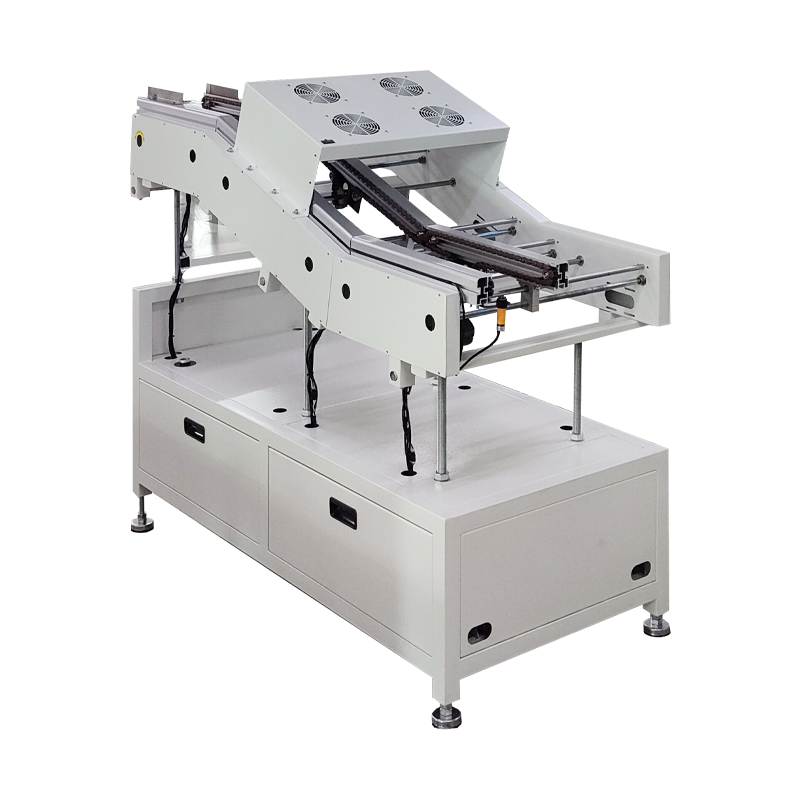

DIP设备三段式波峰焊出板机特点和优势

DIP设备三段式波峰焊出板机是波峰焊工艺中的关键设备，其核心特点与优势可总结如下：

一、核心特点

‌三段式独立控制‌
采用三段式轨道设计，每段可独立调节速度与启停，支持同时容纳3块电路板进行缓冲处理，实现生产节奏的灵活调控‌。

‌手动调节轨道宽度‌
轨道宽度支持手动调节，适配不同尺寸的PCB板，提升设备兼容性‌。

‌高效衔接波峰焊流程‌
作为波峰焊的后续设备，出板机与焊接工艺紧密配合，确保焊接后的电路板快速、有序输出，减少人工干预‌。

二、技术优势

‌提升生产效率‌
DIP设备三段式缓冲设计避免板件堆积，缩短生产周期，尤其适合高密度、大批量生产场景‌。

‌稳定性与可靠性‌
独立控制模块减少机械冲击，降低板件损伤风险，同时与波峰焊的高精度焊接特性（如无铅工艺的熔融温度控制）形成协同效应‌。

‌兼容性强‌
可适配传统波峰焊及选择性波峰焊（如双面焊接、异形元件处理等复杂需求），满足混合技术电路板的生产要求‌。

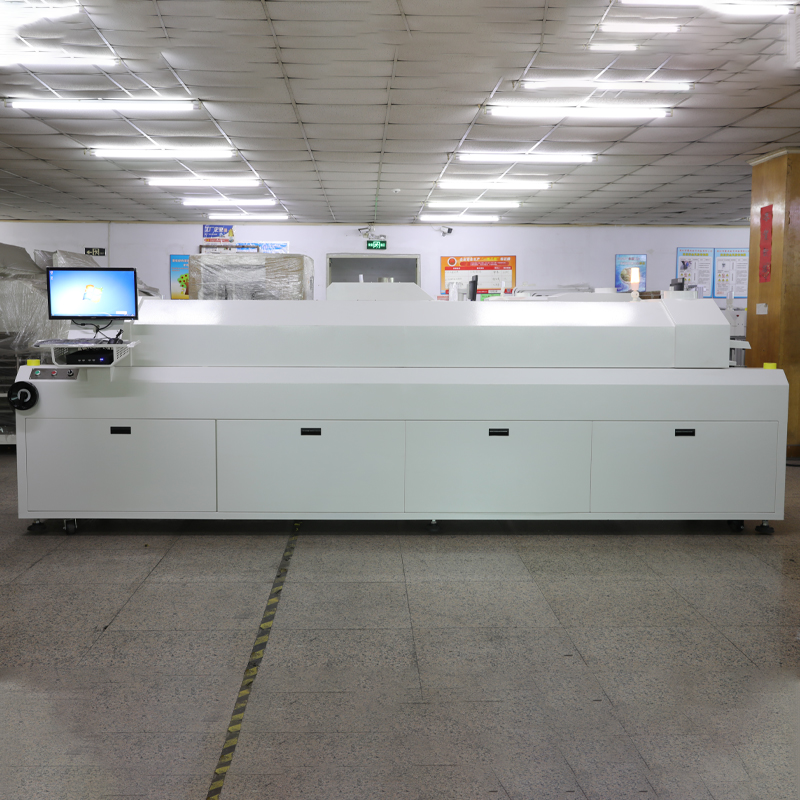

回流焊接过程常见工艺问题

在回流焊接过程中遇到的一些工艺问题，每一个都可能对产品质量和可靠性造成影响。

（1）虚焊、冷焊、假焊，占比19.25%

温度设置不当，未达到焊接所需的最低温度；

 焊接时间不足，元件未能充分熔化；

 焊盘污染或氧化，影响焊接效果。

（2）残留的焊点发黑和严重偏位气泡，占比15.93%

焊接后冷却速度过快，导致内部气体无法排出；

 焊料中杂质过多，影响焊接质量；

焊接过程中存在气体污染。

（3）片式元件（Chip）虚焊、立碑、锡珠，占比15.27%

元件布局不合理，导致受热不均；

焊盘设计不当，如尺寸不匹配或间距过大；

焊接过程中产生飞溅。

（4）BGA 焊接不良，占比12.83%

 BGA 球栅阵列元件与焊盘之间的间隙不均匀；

 焊料未能完全覆盖所有焊球；

焊接过程中存在热应力。

（5）掉件、锡裂，占比10.40%

 元件与焊盘之间的结合力不足；

 焊接过程中产生的热应力导致元件脱落或焊点开裂。

（6）连接器焊接不良，占比7.52%；QFN 焊接不良，占比7.30%

 连接器或 QFN 元件的引脚与焊盘之间的对位不准确；

 焊接过程中存在污染或氧化物。

（7）飞件、缺件，占比4.65%；不定期焊点发黑，占比2.88%；严重偏位，占比2.43%

 焊接过程中元件受到外力干扰；

 焊接参数不稳定或设备故障。

对于助焊剂挥发差、氧含量控制、混焊 BGA 熔融开裂、热补偿不足、松香不良等问题也是不少人提到的。

总之，回流焊工艺问题需要综合考虑多个方面，包括设备、材料、工艺和环境等。通过不断优化和调整，可以显著提高焊接质量和产品可靠性。

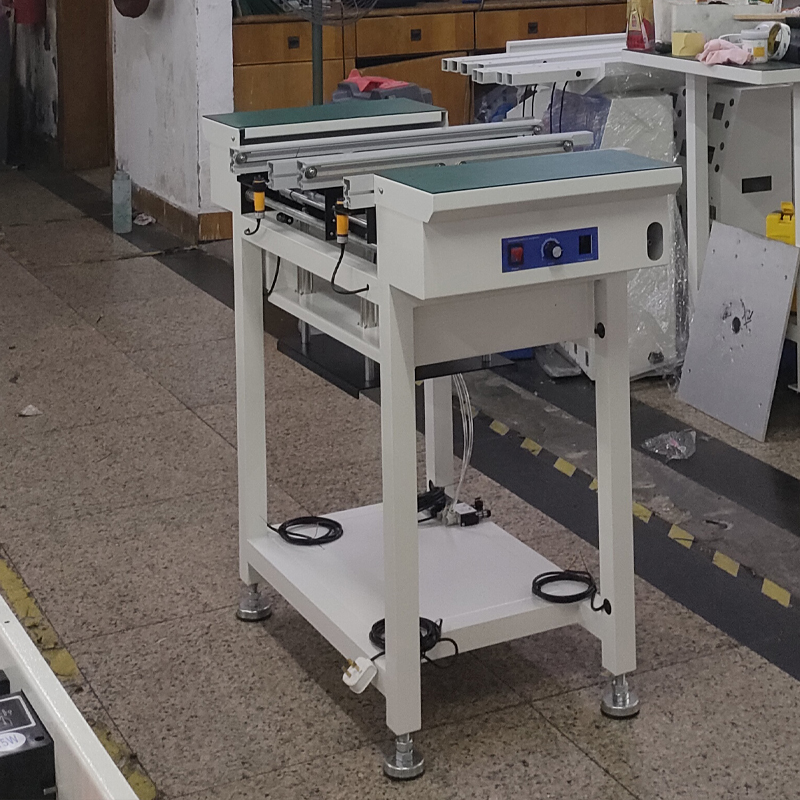

SMT升降接驳台的作用与功能详解

SMT升降接驳台的作用与功能详解

SMT升降接驳台是表面贴装技术(SMT)生产线中的关键设备，它在电子制造过程中发挥着重要作用。以下从多个方面详细说明其功能和应用：

基本定义：

SMT升降接驳台是自动化生产线中的关键设备，具备精确、高效的升降与接驳功能。它采用先进的驱动技术，确保物料(主要是PCB板)在不同高度间平稳过渡，有效连接上下游工序。结构设计紧凑，操作简便，适应性强，是现代智能制造不可或缺的重要组成部分。

主要作用：

‌生产线连接‌：用于SMT生产线之间的连接，实现不同设备间的物料传。

‌缓冲与暂存‌：可作为PCB的缓冲、检验、测试或电子元件手工插装的平台。

‌精准传输‌：具备精确传送系统，能稳定、精确定位输送PCB板，兼容不同尺寸的电路板。

‌异常处理‌：先进传感器可实时监测传送状态，遇异常能报警、暂停，避免损坏PCB板。

核心功能特点：

精密调宽系统：采用M形丝杆、手摇调宽系统，保证两条输送轨道平行顺畅运行

专用皮带设计：圆形或扁形进口专用皮带及专利型轨道，解决过薄PCB卡槽难题

自动化联机：标准配备SMEMA信号，可与其它设备进行在线联机自动化运行

典型应用场景：

‌电子制造‌：广泛应用于电子、半导体行业，连接SMT生产线中的贴片机、回流焊等设备。

‌工业自动化‌：作为关键设备连接生产线上的各个环节，实现自动化生产流程。

‌物流运输‌：在码头、工厂、仓库等场合解决货物卸载、升降、转移等问题。

‌数据通信‌：连接不同类型的数据设备，如传感器、PLC控制器等，实现数据实时处理。

SMT升降接驳台通过其精确的升降和接驳功能，显著提高了电子制造生产线的效率和灵活性，是现代化SMT生产线中不可或缺的重要设备。

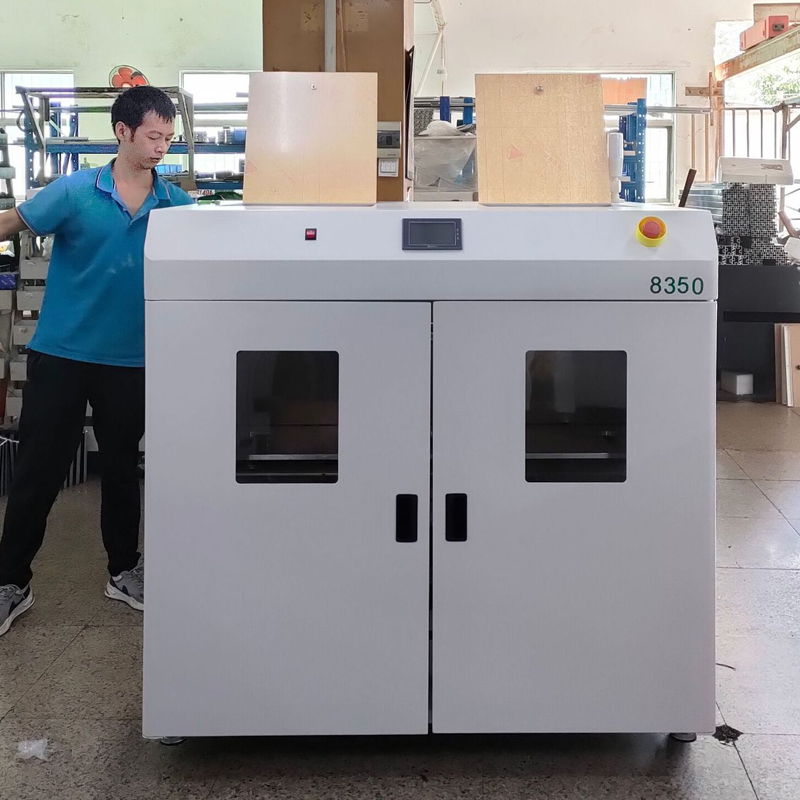

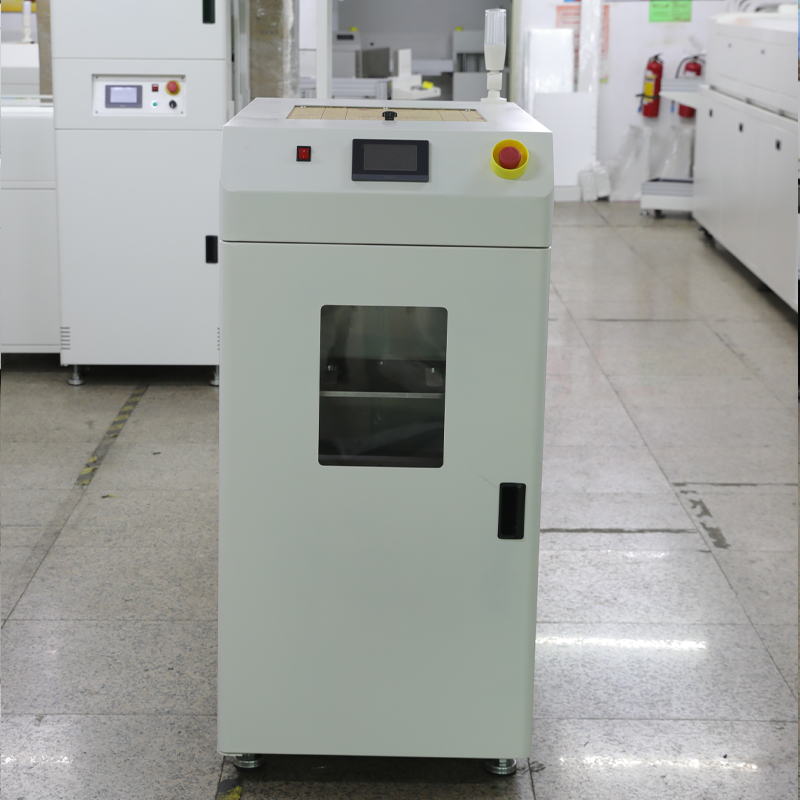

吸板机操作流程

吸板机是一种用于印刷电路板(PCB)生产的自动化设备，其操作流程需严格遵循安全规范和技术要求‌。以下是详细操作步骤：

一、手动调试流程

准备工作‌

清空输送2料台中的PCB‌

根据PCB规格调节轨道宽度和X轴拍板机构固定座‌

定位调整‌

进入触摸屏【手动运转画面】，点击【料台上升】至上限位‌

放入PCB并微调轨道宽度，确保拍板面与板间隙1~2mm‌

调节吸爪至PCB中心位置，测试吸板稳定性‌

功能测试‌

通过【吸板】检查吸附信号‌

使用多片PCB测试，出现掉板需重新微调‌

二、自动运行规范

禁止在自动运行时更改参数‌

AGV到达前不得打开设备后门‌

环境温度需控制在30°C以下‌

三、安全注意事项

非维护人员禁止打开设备前后门‌

运转时严禁将手伸入内部‌

保养需由专业人员按规范操作‌

四、技术参数参考

定位精度‌：±0.2mm（标准型号）‌ 或 ±0.05mm（高精度型号）‌

生产节拍‌：8秒/片‌

适用尺寸‌：50×50mm至1200×460mm

波峰焊使用场景

波峰焊技术作为电子制造中的核心焊接工艺，其应用场景主要围绕批量生产需求展开，具体可分为以下三类：

一、通孔插装元器件（THT）焊接

波峰焊最适用于大批量通孔插装元器件的焊接，如计算机主板上的电源接口、PCI插槽等‌。其通过熔融焊料波峰实现引脚与焊盘的机械电气连接，焊接效率高且一致性良好‌。

二、中低复杂度电路板生产

‌大批量简单电路板‌：普通波峰焊可同时焊接多个连接点，适合设计简单、无需高精度的电路板，如家电控制板‌34。

‌成本敏感型项目‌：设备投资较低，适合预算有限的中小批量生产场景‌。

三、混合工艺中的补充应用

虽然表面贴装元器件（SMT）更倾向使用回流焊，但波峰焊经过工艺调整后仍可处理部分SMT元件，实现THT与SMT的混合焊接‌。不过高密度贴片板仍需优先选择选择性波峰焊或回流焊‌。

技术限制

‌不适用场景‌：高精度、小批量或高混合度生产需采用选择性波峰焊‌。

‌工艺挑战‌：无铅焊接可靠性和环保要求是当前主要技术难点‌。
