Smt迷你回流焊机的功能分析

Smt迷你回流焊机（又称台式回流焊）是针对研发、小批量生产及特殊场景设计的紧凑型焊接设备，其核心作用在于以‌低成本、灵活操作‌满足特定焊接需求，与传统大型多温区回流焊互为补充。

核心功能与定位差异‌

‌研发验证与小批量生产‌
适用于新产品原型试制、工艺参数调试（如无铅焊料实验），避免占用大型产线资源，显著降低研发成本‌。

‌维修与返工支持‌
可对单块PCB进行局部返修，精准控制焊接位置（如BGA芯片重焊），避免整板过炉导致二次损伤‌。

‌教学与培训工具‌
在电子类专业院校中，用于演示SMT回流焊全流程（预热→回流→冷却），直观呈现焊点形成机理‌。

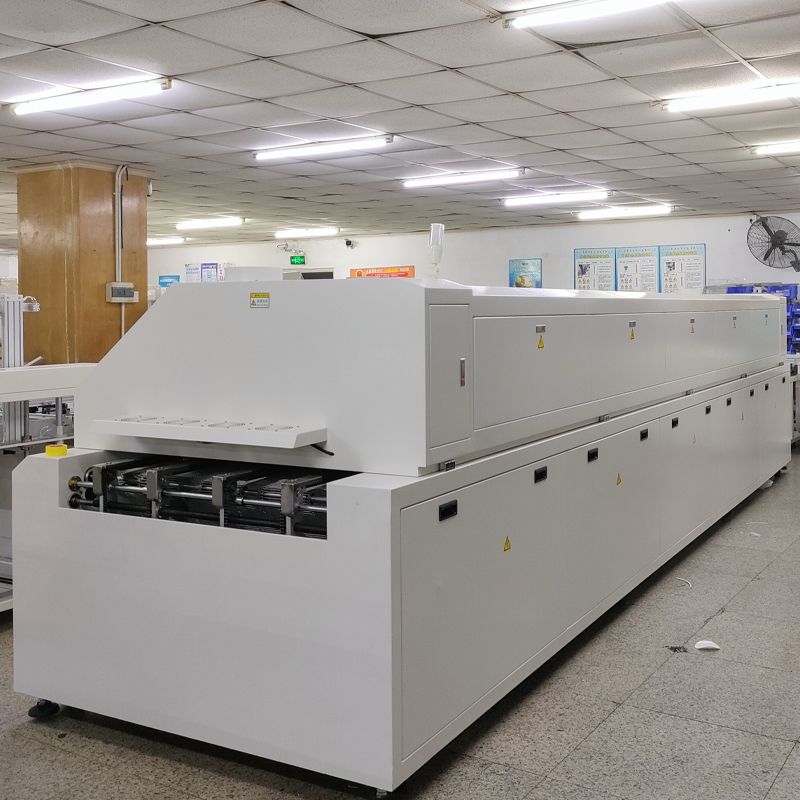

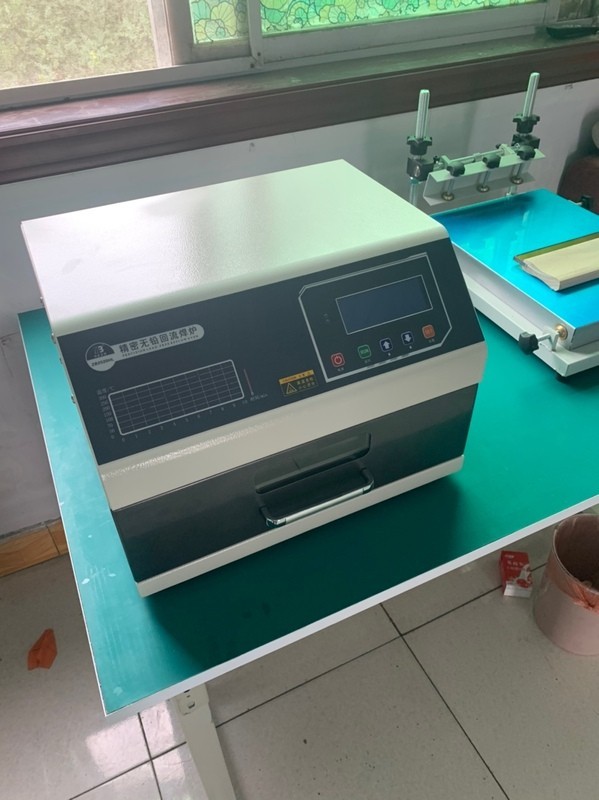

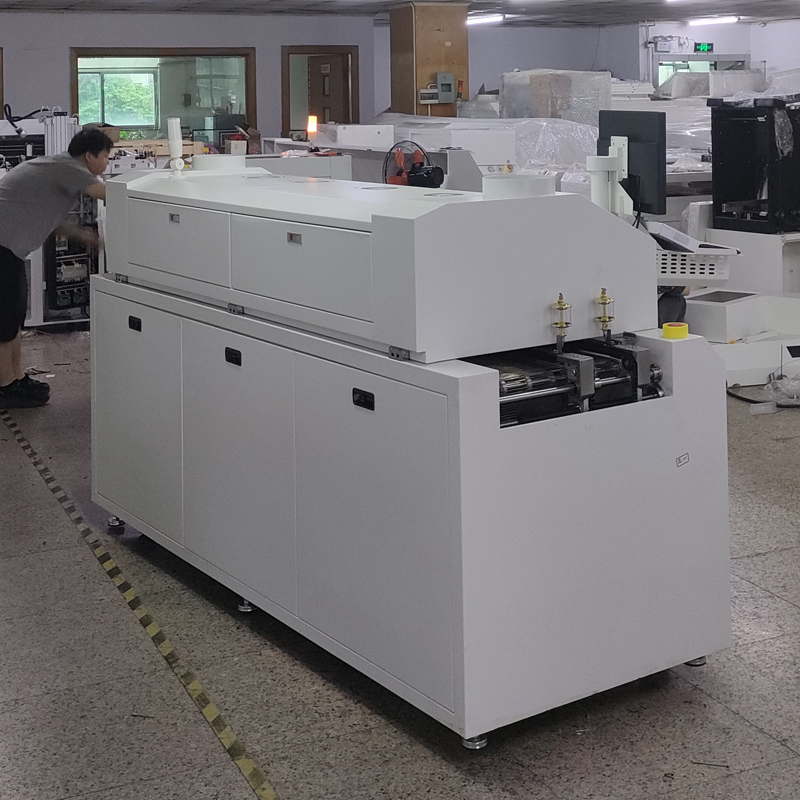

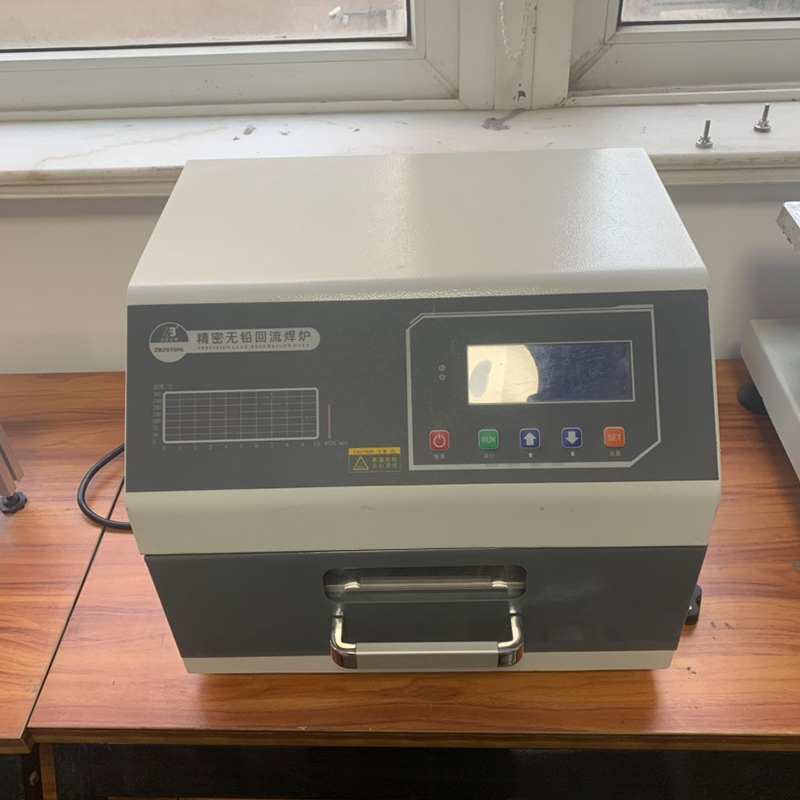

Smt抽屉式回流焊的特点和作用

Smt抽屉式回流焊作为实验级回流焊设备，具有以下核心特点和作用：

核心特点

‌紧凑模块化设计‌
采用抽屉式结构，桌面级体积节省空间，维护便捷且支持非标定制‌。

‌精准温控技术‌

独立温区控制（±2℃精度），相邻温区温差最高可达100℃不串温‌

红外均匀加热结合独立小循环运风系统，热补偿快速（温差<5℃）‌

‌高效能配置‌

专利发热线技术实现20分钟快速升温，能耗降低30%‌

可选配强制制冷与助焊剂回收系统，满足环保需求‌

核心作用

‌高精度焊接‌
双焊接区设计配合±10mm/min传输精度，完美适配BGA/CSP及0201微型元件焊接，消除移位缺陷‌。

‌研发与调试支持‌
灵活调节各温区参数，支持八线温度曲线测试（△T≤8℃），加速无铅工艺开发‌。

‌多场景适配‌
从实验室原型制作到小批量生产，尤其适用于医疗电子、航空航天等高可靠性领域样品验证‌。

线路板回流焊接的标准流程

线路板回流焊接的标准流程及关键控制点：

一、焊前准备

‌焊膏印刷‌
使用钢网将锡膏精准印刷至PCB焊盘，钢网开孔需与焊盘位置严格对齐‌。
→ 印刷质量直接影响焊接良率

‌元件贴装‌
贴片机通过视觉定位系统将SMD元件精确放置于锡膏上‌。

特殊元件需人工复查位置精度‌

二、焊接流程（四阶段温控）

预热区 → 保温区 → 回流区 → 冷却区

‌预热区（60-150℃）‌

升温速率：1-3℃/秒

作用：蒸发溶剂，激活助焊剂，防止热冲击‌
PCB均匀升温至焊膏软化塌落

‌保温区（120-165℃）‌

恒温时间：60-120秒

作用：挥发残留潮气，清除焊盘氧化物‌

确保PCB各区域温度均衡‌

焊膏完全熔化，液态锡润湿焊盘形成合金焊点‌

峰值温度持续时间：30-60秒‌

‌冷却区‌

强制风冷速率：2-4℃/秒

作用：快速固化焊点，形成稳定金属连接‌

三、特殊工艺处理

‌双面板焊接‌
优先焊接元件少的一面（红胶工艺），第二面用锡膏工艺；或采用分层温控（下温区降温）‌

‌氮气保护‌
向炉内注入氮气减少氧化，提升焊点可靠性‌

‌通孔元件‌
需特制针管钢网增加焊膏量，元件耐温需达235-250℃‌

四、焊后检验

‌冷却至室温‌后取出PCB，避免烫伤或热变形‌

检查焊点：

表面光滑无空洞

润湿角≤90°

元件无偏移/虚焊

Smt回流焊的应用领域

Smt回流焊技术凭借其高精度、可控性强及适合大规模生产的特点，已广泛应用于电子制造领域的多个核心场景，具体应用领域如下：

一、消费电子制造

‌智能终端‌：手机主板（焊接电阻、电容、芯片）、笔记本电脑主板、平板电脑主板的高密度贴装，实现微米级焊点精度。

‌影音设备‌：电视机主板、音响设备、游戏机控制板的SMT焊接，保障信号传输稳定性。

二、汽车电子

‌控制系统‌：ECU（电子控制单元）、传感器、仪表盘电路板的焊接，满足-40℃至125℃环境可靠性要求。

‌新能源部件‌：电动汽车电池管理系统（BMS）、充电桩控制板的焊接，需通过高振动与温度冲击测试。

三、医疗设备

‌植入式器械‌：心脏起搏器、神经刺激器的微焊接，要求无菌环境与长期生物相容性。

‌诊断设备‌：医疗监护仪、超声探头的精密电路焊接，确保信号无干扰。

四、通信与工业设备

‌通信基站‌：5G基站射频模块、光模块的焊接，需低空洞率保障高频信号完整性。

‌工业自动化‌：PLC控制器、工业机器人主板的焊接，适应工厂恶劣环境。

五、半导体与功率器件

‌芯片封装‌：倒装芯片、BGA封装的焊接，真空回流焊可将空洞率降至1%以下。

‌功率模块‌：IGBT模块、LED倒装芯片的共晶焊接，依赖精准温控降低热应力 ‌。

六、航空航天与军工

‌航天电子‌：卫星通信板、导航设备的焊接，需抗辐射材料与超高可靠性工艺。

‌军用装备‌：雷达系统、导弹制导模块的焊接，通过军标环境适应性认证 ‌。

回流焊的回流时间是多长

回流焊的回流时间（即焊料处于液态的持续时间）直接影响焊点冶金结合质量与可靠性，其核心参数需结合焊料类型、元件热容及工艺要求综合确定。

一、标准回流时间范围

‌有铅焊接‌

‌液相线以上时间‌：40-90秒（焊料熔点183℃以上） ‌

‌峰值时间‌：20-40秒（峰值温度235-245℃） ‌

‌无铅焊接‌

‌液相线以上时间‌：30-90秒（焊料熔点217℃以上） ‌

‌峰值时间‌：30-60秒（峰值温度220-260℃） ‌

‌科学依据‌：

时间＜30秒：焊料润湿不足，冷焊风险增加60%以上 ‌

时间＞90秒：金属间化合物（IMC）层增厚，焊点脆化，剪切强度下降 ‌

二、时间协同参数

‌升温速率‌

预热区：≤3℃/秒（防止热冲击） ‌

回流区：2.5-4℃/秒（快速达到峰值） ‌

‌冷却速率‌

降温≤4℃/秒（避免晶粒粗化）

三、超时风险与监控

‌时间过短‌：焊点空洞率＞15%，电气连接失效风险 ↑ 300% ‌

‌时间过长‌：

PCB碳化（炉温＞250℃时

助焊剂完全挥发，焊点氧化加剧

‌实时监控‌：红外测温+热电偶验证温差＜5℃
