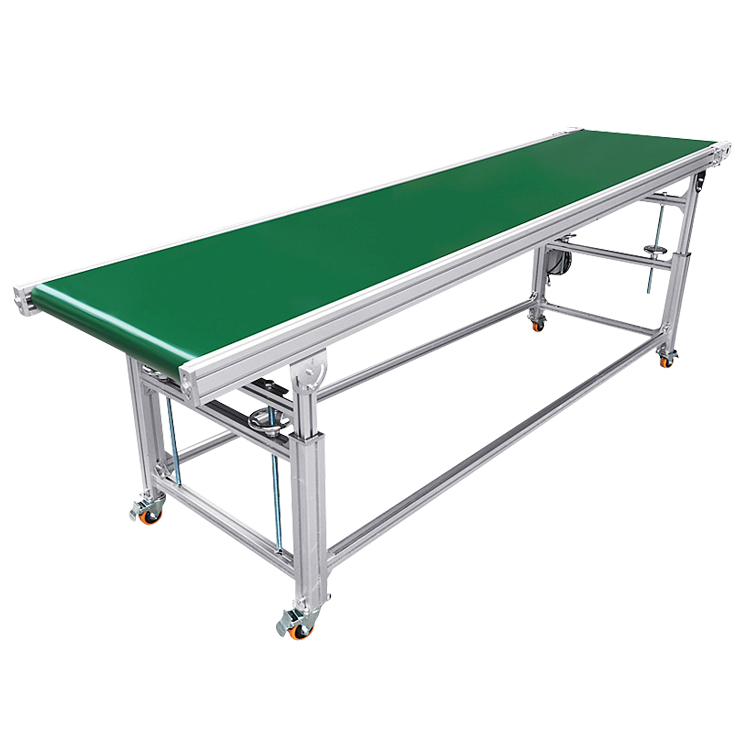

Smt防静电流水线

Smt防静电流水线是一种专门为电子、半导体、精密仪器等对静电敏感行业设计的生产流水线设备。其核心功能在于通过特殊的材料和结构设计，有效防止静电的产生和积累，从而保护生产过程中的产品和设备免受静电损害。

从技术原理上看，防静电流水线通常采用导电材料或防静电材料制作流水线的表面和结构部分，如导电塑料、防静电橡胶等。这些材料具有良好的导电性能或静电耗散性能，能够将产生的静电迅速导走或耗散掉，避免静电在流水线上的积累。同时，流水线的接地系统也是关键的一环，通过良好的接地，可以进一步确保静电的安全排放。

在应用场景方面，防静电流水线广泛应用于电子厂、半导体制造厂、精密仪器加工厂等对静电控制要求极高的场所。在这些场所中，静电可能会对产品的性能、质量甚至安全性造成严重影响。例如，在电子元件的生产过程中，静电可能会击穿元件，导致其失效；在半导体制造中，静电可能会污染晶圆表面，影响芯片的良率。因此，使用防静电流水线是保障生产质量和效率的重要措施。

关于行业标准，防静电流水线需要符合相关的国际和国内标准，如ESD（静电放电）防护标准等。这些标准规定了流水线的防静电性能指标、测试方法以及使用和维护要求等，确保流水线在实际使用中能够达到预期的防静电效果。

在选择和使用防静电流水线时，还需要注意一些事项。例如，要根据生产产品的特性和需求选择合适的流水线类型和规格；要定期对Smt流水线进行防静电性能检测和维护，确保其始终处于良好的工作状态；同时，还要对操作人员进行防静电知识培训，提高他们的防静电意识和操作技能。

真空吸附系统工作原理

真空吸附系统工作原理

SMT真空吸板机的核心在于其真空吸附系统，该系统通过气动或电动真空发生器产生负压实现PCB板的精准抓取。具体工作流程可分为三个阶段：

1. 负压生成阶段\

2. 采用文丘里效应原理，压缩空气通过真空发生器时在吸入口形成负压区，典型工作气压范围为0.4-0.6MPa。电动真空泵方案则通过转子高速旋转产生真空，其真空度可达-80kPa至-95kPa，更适合高精度应用场景。

3. 吸附执行阶段\

4. 吸盘组件采用硅胶或聚氨酯材质，通过电磁阀控制通断。当吸嘴接触PCB表面时，负压通道开启，大气压力将板件压紧在吸盘上。标准设备配置3-6个吸盘，最大吸附力计算公式为：\

5. [ F = P \times A \times n ]\

6. 其中P为真空度，A为单吸盘有效面积，n为吸盘数量。

7. 释放传输阶段\

8. 通过PLC控制电磁阀切换气路，向吸盘内注入正压气体实现快速释放，整个过程响应时间＜50ms。先进的压力传感器实时监测真空度变化，当检测到泄漏量超过设定阈值（通常为10%）时触发报警停机。

1.2 设备在SMT产线中的功能定位

作为SMT生产线的前端关键设备，真空吸板机承担着三大核心职能：

1. 物料衔接中枢\

2. 与料框式上板机或裸板堆垛机对接，将无序堆叠的PCB板逐片分离并精准传送至轨道系统。典型工作节拍为12-15秒/片，支持最大450×350mm板幅（FWT-350XB型号）。

3. 流程协同节点\

4. 通过SMEMA通信协议与后续印刷机、贴片机联动。当检测到下游设备就绪信号后，吸板机自动执行"吸取-平移-释放"动作，确保产线连续运转。设备内置缓存功能可暂存3-5片PCB，有效缓冲节拍差异。

5. 质量管控前哨\

集成光电传感器检测板件有无、正反及翘曲度。部分高端机型配备视觉定位系统，通过比对Mark点坐标修正传输偏差，定位精度可达±0.1mm。

DIP插件线的优势

DIP插件线的优势主要体现在以下方面：

灵活性与适配性

DIP插件线对特殊元器件（如继电器、功率器件、连接器等）具有较强适应性，能够满足大尺寸元件的焊接需求。同时，其工艺支持快速调整功能模块，便于根据需求灵活扩展或更新硬件配置。 ‌

机械强度与散热优势

采用穿透式焊接工艺，元件引脚与PCB形成铆钉效应，抗弯曲、振动及热冲击性能优于SMT。适用于高功率器件散热场景（如TO-220封装），可直接通过螺丝固定散热片，散热效率高于SMT组件。 ‌

供应链与维护成本

DIP插件线设备投入成本较低，且现有供应链成熟稳定，部分元器件（如功率器件、继电器）仅有DIP封装可选。小批量生产或临时加线时，设备可快速拉通，缩短生产周期。 ‌

测试与维护便利性

通孔设计可直接作为测试点，无需额外焊盘，简化ATE测试流程。手工焊接/返修门槛低，适用于小批量、样机或售后维修场景。
